Comment installer une carte mère ?

Si vous changez de carte mère

Nous supposons pour simplifier l'opération que nous travaillons sur un boîtier ATX.
Avant d'entreprendre le démontage de l'ancienne carte mère, vous devez sauvegarder vos données importantes.
Ensuite, ouvrez votre boîtier et notez les dispositions de votre carte mère. Regardez comment sont connectés les différents périphériques et essayez de mémoriser leurs différents emplacements ainsi que leur sens de connexion sur la carte mère ou bien comment ils sont reliés à celle-ci (directement connectés sur un slot pour les cartes d'extension ou bien branchés à une nappe pour les HDD et CD-Rom). Notez aussi où sont connectés l'alimentation, les différentes leds et tous les connecteurs et câbles externes et internes reliés à votre machine.

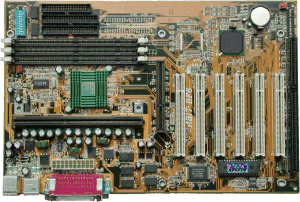

Description d'une carte mère (ABIT BF6 avec Slot 1) :


Après avoir tout mémorisé, il est temps d' enlever tous les composants et fils reliés à la carte mère. Déconnectez tous les câbles externes et internes reliés aux cartes et connecteurs installés dans votre machine : clavier, câble du moniteur, haut-parleurs, souris, clavier, imprimante, CD-Rom, etc. Enfin tout ! Enlevez la  carte vidéo, la carte son et autres cartes internes connectées à la carte mère. Déconnectez les nappes reliant HDD, CD-Rom etc..  A la carte mère.   Déconnectez les fils reliant la carte mère au haut-parleur, aux boutons RESET et POWER et aux LED. Et enfin, enlevez aussi le microprocesseur et les barrettes de mémoire. Vous allez maintenant extraire la carte mère du boîtier. Dévissez les vis reliant la carte mère au boîtier, puis décrochez la carte mère du boîtier. Il se peut que des cales la retiennent, il suffit alors de la faire coulisser de quelques centimètres pour la retirer.

Installer la nouvelle carte mère dans votre boîtier (ATX)

Avant de tout remonter dans le boîtier, testez votre matos.
Vérifiez que les entretoises permettant à la carte mère de ne pas être en contact avec le boîtier sont bien placées (face aux trous de la carte mère qui doivent recevoir les vis. Si ce n'est pas le cas, placez-les (les entretoises sont généralement fournies avec le boîtier).

Posez la carte mère dans le boîtier, sur les entretoises (en face des trous) et vissez la (ATTENTION : la carte mère ne doit en aucun cas faire contact avec le boîtier ni avec aucun autre objet métallique!).
Si vous ne les avez pas déjà mis, installez la mémoire et le processeur. N'oubliez pas de fixer sur ce dernier un ventilateur que vous relierez soit à un connecteur d'alimentation soit sur la carte mère(à un connecteur appelé FAN.
Connectez tous les fils (SPEAKER,POWER SWITCH, LEDS,etc ...) à la carte mère puis ajoutez la carte vidéo.
Après avoir branché la carte mère au bloc d'alimentation, vous pouvez tester si tout est bien monté : allumez et attendez d'avoir un signal à l'écran. Si c'est le cas, vous pouvez éteindre la machine et continuer à monter vos différents éléments.

Sinon, vérifiez tous les branchements ou bien testez la carte mère hors de la tour.
Si elle fonctionne bien hors boîtier, recommencez l'opération en prenant garde aux faux contacts et aux branchements.
Une fois que vous avez tout connecté, vous n'avez qu'à rallumer et tester une dernière fois la machine. Si quelque chose ne fonctionne pas, vérifiez : que les cartes sont bien enfoncées, que vous n'avez pas inversé deux fils ou deux nappes, que vous n'avez pas déplacé hors de son connecteur une carte ou un fil ou que vous n'avez pas fait un faux contact (vis qui est tombée dans un connecteur de bus ou sous la carte mère…. Si malgré tout quelque chose ne fonctionne toujours pas, il est possible qu'un de vos périphériques ne soit pas compatible avec votre nouvelle carte mère. Dans ce cas remettez la machine dans un "état" où elle fonctionne puis remettez un par un chaque carte/périphérique en testant à chaque fois jusqu'à ce que vous tombiez sur le périphérique (ou la carte) douteux. Une fois celui-ci isolé, essayez de voir si en fait vous ne l'enfoncez pas mal ou si vous ne faites pas un faux contact. Essayer aussi de le brancher sur un autre slot (s'il s'agit d'une carte d'extension) ou sur un autre connecteur.

Tester la carte mère hors boîtier

Posez votre carte mère sur une surface isolante (papier bulle, carton d'emballage...) à côté de votre boîtier car vous aurez besoin de son alimentation (ou bien sortez-la du boîtier. Insérez la mémoire, le processeur et la carte vidéo (reportez-vous à la rubrique correspondante en cas de problème). Branchez le bloc d'alimentation grâce à son connecteur. Essayez de brancher le speaker du boîtier (très utile dans la détection des pannes) et enfin branchez le clavier et la souris, ainsi que l'écran. Il ne vous reste plus qu'à allumer l'ordinateur (soit en ayant préalablement branché le POWER SWITCH ou bien en faisant contact avec un objet métallique sur les deux pins du POWER SWITCH sur la carte mère). Si vous entendez le speaker faire un seul bip, c'est le signal que tout va bien : vous devriez voir (ou avez dû voir), sur l'écran, le BIOS commencer à tester la carte mère et à compter la mémoire. Arrivé à ce point il devrait vous alerter que vous n'avez pas de lecteur de disquette ou de disque dur mais vous savez une chose : la carte mère semble fonctionner correctement ainsi que le microprocesseur et la mémoire. Vous pouvez tout éteindre, enlever ce que vous avez branché sur la carte mère et passer au point suivant. Si le haut-parleur commence à émettre une série de bips, éteignez l'ensemble et consultez la documentation livrée avec la carte mère. Trouvez à quoi correspondent ces séries de bips : il devrait s'agir d'un problème de mémoire ou de vidéo. Dans ces cas vérifiez d'avoir bien enfoncé la carte vidéo, la mémoire. Vérifiez si vous n'avez pas oublié de mettre le microprocesseur, si vous ne l'avez pas assez enfoncé ou bien si vous n'avez pas plié une de ses pattes. Vérifiez si la connexion de l'alimentation est correcte puis celle du haut-parleur. Vérifiez aussi le réglage des jumpers sur la carte mère. Vérifiez si vous n'avez pas fait un faux contact (carte mère qui touche le boîtier, vis tombée dans un connecteur de bus...). N'hésitez pas à vérifier sur le site Web du constructeur de la carte mère si la documentation fournie ne comporte pas des erreurs (ce qui arrive parfois !). Si malgré tout rien ne fonctionne, vous allez devoir contacter votre revendeur.

Si rien ne fonctionne à l'issue du montage

Débranchez toutes les nappes ( floppy, disques durs, CD-Rom, etc), et les fils des leds et switch du boîtier.
Désenclenchez toutes les cartes d'extensions (PCI ou ISA).
Laissez connectés : le processeur, la mémoire et la carte vidéo ainsi que le POWER SWITCH (pour allumer l'ordinateur).
Vérifiez que ces composants sont bien connectés, et mettez sous tension.
Si ça fonctionne, alors réintégrez vos périphériques et cartes d'extension un par un.
Si vous avez un problème avec une carte que vous venez d'intégrer, essayer la sur un autre slot.
Si vous avez toujours le même problème, alors soit la carte est défectueuse soit incompatible avec votre matériel.
Sinon, vous pouvez faire un reset de la CMOS de la carte mère puis réessayer de mettre sous tension.
Si ça ne marche toujours pas, contactez votre revendeur.

Faire un Reset CMOS

Il vous faut tout d'abord détecter la CMOS (la pile plate) sur la carte mère.
Il devrait y avoir, à côté de celle-ci, trois pins dont deux avec un cavalier.
Pour faire le reset de la CMOS, il suffit de déplacer le cavalier d'un pin puis de le replacer dans sa position initiale.

Flasher le BIOS

Pourquoi ?
Il arrive, lors de l'acquisition d'un nouveau matériel, que celui-ci ne soit pas compatible avec votre carte mère (si votre disque dur n'est pas reconnu ou pas en entier par exemple. Pour remédier à ce problème, il faut mettre à jour le BIOS de votre carte mère (les constructeurs de carte mère ou les grands fabricants de PC proposent des mises à jour de leurs BIOS sur leur sites WEB assez régulièrement).

Comment ?
Procurez-vous en premier lieu la dernière mise à jour du BIOS pour votre carte mère (assurez-vous que ce bios est bien prévu pour le modèle de votre carte mère). Pour cela, connectez-vous sur le site du constructeur de votre carte mère et allez à la rubrique BIOS. Téléchargez le BIOS ainsi que l'exécutable qui permet de flasher (également disponible sur ce même site).
Le BIOS sera sous forme d'exécutable auto-décompactable ou de fichier zip; décompactez-le et vous devriez obtenir un fichier binaire (.BIN).
Enregistrez le tout sur une disquette bootable.
Attention, il faut absolument flasher votre carte mère sous DOS (et surtout pas dans le mode DOS des différents Windows). Pour cela, bootez sur la disquette que vous venez de créer.
Une fois arrivé au prompt, lancez l'exécutable qui permet de flasher avec le nouveau BIOS.
Par exemple, nous avons un exécutable: AWDFLASH.EXE et une mise à jour de BIOS : BH6_32sp.BIN.
La ligne de commande sous DOS sera la suivante :

Il se peut que vous ayez besoin d'ajouter des paramètres à cette ligne de commande selon le modèle de votre carte mère. Ces paramètre vous sont donnés sur le site du constructeur de votre carte mère.

Pendant l'opération, il ne faut en aucun cas redémarrez ou éteindre votre ordinateur !
Quand le flashage est terminé, redémarrez, et allez dans le BIOS (appuyer sur la touche Suppr pendant le boot). Faites un LOAD BIOS DEFAULT et réglez vos paramètres.
Voilà, votre BIOS est flashé !
