Comment installer un CD-Rom, DVD, graveur... ?

Installer un périphérique IDE interne

Il faut en premier lieu l'incorporer au boîtier dans un des emplacements prévus.
Une fois bien placé, vissez l'appareil avec les vis fournies avec celui-ci (2 vis de chaque côté sont suffisantes).

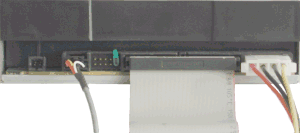

Pour finir, branchez un câble d'alimentation puis une nappe IDE reliée à la carte mère.
Si vous avez une carte son, n'oubliez pas de relier votre CD-Rom à votre carte son par l'intermédiaire du câble audio (fourni avec la carte son ou bien le CD-Rom).

Réglage des cavaliers

Si votre appareil est seul sur une nappe, ne vous en souciez pas. Sinon, il peut y avoir sur la même nappe soit un disque dur, soit un autre CD Rom. Dans ce cas, il faut regarder comment est réglé l'autre périphérique (MASTER ou SLAVE) et, s'il est en MASTER, alors placez votre cavalier sur SLAVE sur le CD-Rom que vous installez et inversement si l'autre est SLAVE, alors mettez votre CD-Rom en MASTER.
Ce qu'il ne faut pas faire : mettre 2 MASTER ou 2 SLAVE sur la même nappe sinon vos périphériques ne seront pas reconnus.

Installer un périphérique SCSI interne

Il faut suivre la même démarche que pour un IDE jusqu'au branchement de l'alimentation.
La nappe, quant à elle (plus large que l'IDE), se branche sur une carte contrôleur SCSI.

Réglage des cavaliers

Imaginez le câble SCSI comme une chaîne, à chaque maillon (chaque connecteur ici) vous pouvez relier un périphérique SCSI (un disque dur, un scanner, un graveur de CD, etc).

Les ID

Chaque maillon (chaque appareil connecté à la chaîne) de la chaîne SCSI doit porter un numéro d'identification unique, ce numéro est l'ID. Vous devrez faire attention à ce que jamais deux périphériques ne possèdent le même ID sinon vous rencontrerez des problèmes.

La parité

Sur la majorité des périphériques récents il y a ce qu'on appelle le contrôle de parité. Celui-ci permet de vérifier la validité des données qui transitent par le bus SCSI. Ainsi chaque donnée numérique qui transite d'un périphérique SCSI à un autre est soit paire soit impaire; à chaque fois le périphérique qui reçoit la donnée teste sa parité puis la vérifie avec le périphérique émetteur... S'il y a une erreur, la donnée fautive est détectée et peut être retransmise. D'origine, le contrôle de parité est activé.

La terminaison

Chaque extrémité d'une chaîne SCSI doit être terminée par un terminateur : celui-ci évite que les l'informations qui transitent par le câble SCSI ne se perdent. Si vous avez plus de deux périphériques dans une même chaîne SCSI, seul les périphériques aux deux extrémités du câble SCSI doivent avoir le terminateur activé. Tous les autres périphériques se trouvant entre nos deux périphériques terminés doivent avoir le terminateur désactivé.
